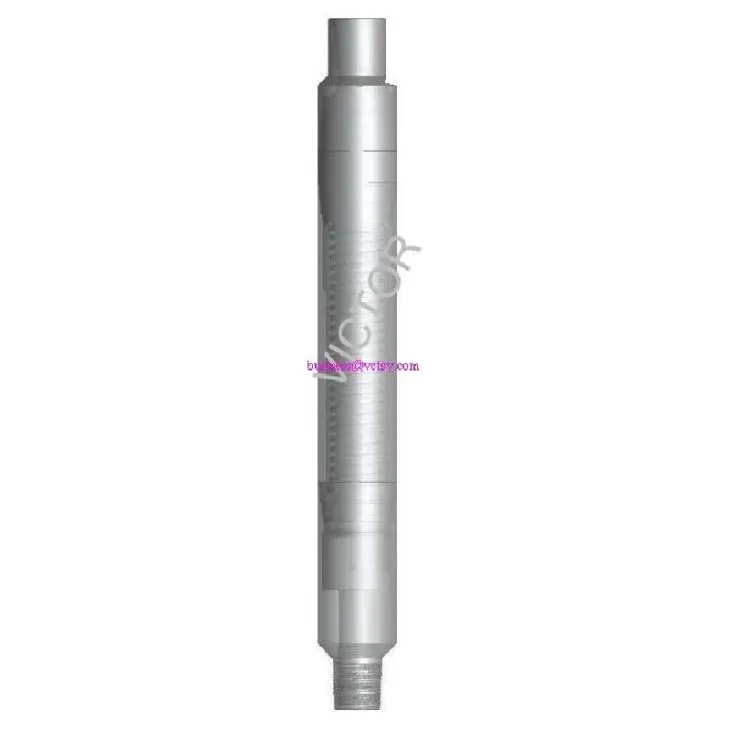

Typ podpovrchového bezpečnostního ventilu s řízeným povrchem
● Název značky: VCTSY
● Certifikace: API 14A
● Číslo modelu: TSV-2 7/8-5, TSV-3 1/2 -5,7, TSV-4 1/2 -7,125, TH-5 1/2 -8,375, TSV-7 -8,35
● Minimální objednané množství: 10 sad
● Cena: RMB/USD
● Podrobnosti o balení: Překližkové pouzdro
● Dodací lhůta: Podle požadavku
● Platební podmínky: T/T
● Možnost dodávky: Podle požadavku
Podpovrchové pojistné ventily (TSV-2 7/8-5 --- TSV-7-8.35 SCSSV), pracovní tlak 5000 psi, 9Cr1Mo/13Cr/S13Cr/Inconel
Podpovrchové pojistné ventily řady TSV jsou podpovrchové pojistné ventily s povrchovou regulací, které lze vyhledat v potrubí a používají se pro nízkotlaké prostředí. Po instalaci je pojistný ventil připojen k povrchu prostřednictvím ovládacího vedení. Tlak z povrchu působí na píst pojistného ventilu pro ovládání otevírání a zavírání pojistného ventilu.
Funkce
● Otevření a zavření ventilu je řízeno tlakem z povrchu.
● K dispozici jsou typy s vlastním vyrovnáváním a bez vyrovnání.
● Tento výrobek lze sladit se standardní vsuvkou a doporučuje se vsuvka řady FNP.
● Výběr materiálu pro tělo: 9Cr1Mo, 13Cr, S13Cr, 17-4H a Inconel.
● Technické indexy splňují specifikaci API14A.
● Pracovní tlak je 5 000 psi.
● Pracovní teplota je 160 ℃.
● K dispozici jsou všechny typy vláken.
Technické parametry
| Kód | Hadice normy | OD (v [mm]) | ID (v [mm]) | Těsnění clona (v [mm]) | Řízení čára Vlákno | Pracovní Tlak (psi) | Instalace hloubka (m) |
| TSV-2 7/8-5 | 2 7/8 | 5.0 [127] | 2.37 [60.2] | 2.312 [58.72] | NPT1/4 nebo NPT1/8 | 5000 | & lt; 400 |
| TSV-3 1/2-5,7 | 3 1/2 | 5.7 [144.8] | 2.87 [72.9] | 2.812 [71.42] | NPT1/4 nebo NPT1/8 | 5000 | & lt; 400 |
| TSV-4 1/2-7.125 | 4 1/2 | 7.125 [181] | 3.87 [98.3] | 3.812 [96.82] | NPT1/4 nebo NPT1/8 | 5000 | & lt; 400 |
| TSV-5 1/2-8,375 | 5 1/2 | 8.375 [212.73] | 4.625 [117.5] | 4.562 [115.87] | NPT1/4 nebo NPT1/8 | 5000 | & lt; 400 |
| TSV -7-8,35 | 7 | 8.35 [212.09] | 4.5 [114.3] | 4.562 [115.87] | NPT1/4 nebo NPT1/8 | 5000 | & lt; 400 |
