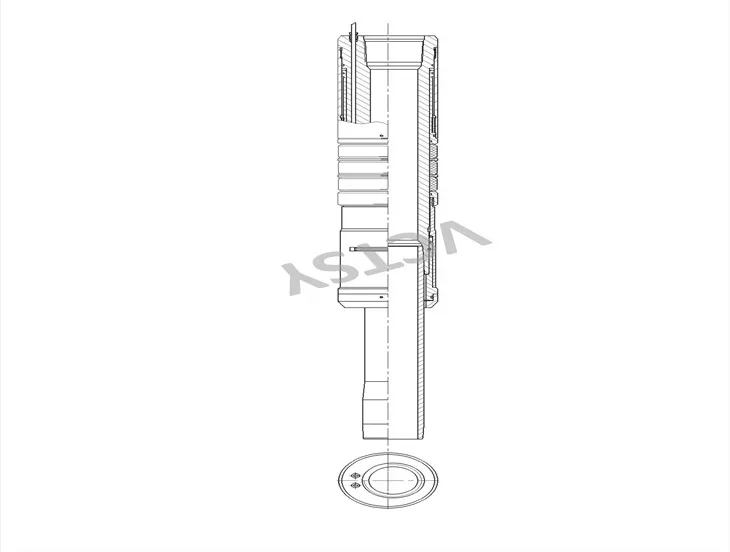

Inteligentní izolační pěch pro překročení linie SGPT řady SGPT
● Název značky: VCTSY
● Certifikace: API 11D1
● Číslo modelu: SGPT-278-7,SGPT-312-7,SGPT-278-962, SGPT-312-962,SGPT-412-7,SGPT-5-7,SGPT{{6 }},SGPT-7-962
● Minimální objednané množství: 10 sad
● Cena: RMB/USD
● Podrobnosti o balení: Překližkové pouzdro
● Dodací lhůta: Dle požadavku
● Platební podmínky: T/T
● Schopnost dodávky: Podle požadavku
Tento pakr může křížit kabely. Když se pakr přenese a zajede do hadičky, natlakováním hadičky se pakr nastaví, čímž se utěsní hadička a prstenec pouzdra. Přímé zatažení za hadici způsobí, že uvolňovací mechanismus střihu se přeřízne a uvolní.
technické parametry
1.
|
Výkres č. |
SGPT-278-7 |
SGPT-312-7 |
SGPT-278-962 |
SGPT-312-962 |
|
|
Spojovací vlákno |
Horní |
2 7/8" typ závitu BOX |
3 1/2" typ závitu BOX |
2 7/8" typ závitu BOX |
3 1/2" typ závitu BOX |
|
Dolní |
2 7/8" PIN typu vlákna |
3 1/2" PIN typu vlákna |
2 7/8" PIN typu vlákna |
3 1/2" PIN typu vlákna |
|
|
ID |
2,44" (Φ62 mm) |
2,99" (Φ76 mm) |
2,44" (Φ62 mm) |
2,99" (Φ76 mm) |
|
|
Křížový otvor |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Hraniční dimenze |
6.02"×43.3" （Φ153×1100） |
6.02"×43.3" （Φ153×1100） |
8.49"×47.2" （Φ215.6×1200） |
8.49"×47.2" （Φ215.6×1200） |
|
|
Použitelné pouzdro |
7" (23-29lb/ft) |
7" (23-29lb/ft) |
9 5/8" (40-47lb/ft) |
9 5/8" (40-47lb/ft) |
|
|
Skluzový formulář |
/ |
/ |
/ |
/ |
|
|
Elastomer |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
|
|
Materiál |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Bezpečné tahové zatížení |
645 kN |
921 kN |
645 kN |
921 kN |
|
|
Pracovní teplota |
150 stupňů, 203 stupňů |
150 stupňů, 203 stupňů |
150 stupňů, 203 stupňů |
150 stupňů, 203 stupňů |
|
|
Pracovní tlak |
5000 psi |
5000 psi |
5000 psi |
5000 psi |
|
|
Tlak na sezení |
3000 psi |
3000 psi |
3000 psi |
3000 psi |
|
|
Uvolněte tlak |
37 000 liber |
37 000 liber |
40 000 liber |
40 000 liber |
|
|
Výrobní standard |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
|
2.
|
Výkres č. |
SGPT-412-7 |
SGPT-5-7 |
SGPT-512-962 |
SGPT-7-962 |
|
|
Spojovací vlákno |
Horní |
4 1/2" speciální závit typu BOX |
5" speciální závitový typ BOX |
5 1/2" speciální závit typu BOX |
7" speciální typ závitu KRABICE |
|
Dolní |
4 1/2" PIN typu speciálního vlákna |
5" speciální typ závitu KOLÍK |
5 1/2" PIN typu speciálního vlákna |
7" speciální typ závitu KOLÍK |
|
|
ID |
3,465" (Φ88 mm) |
3,465" (Φ88 mm) |
4,882" (Φ124 mm) |
4,882" (Φ124 mm) |
|
|
Křížový otvor |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Hraniční dimenze |
6.02"×63" （Φ153×1600） |
6.02"×63" （Φ153×1600） |
8.49"×67" （Φ215.6×1700） |
8.49"×67" （Φ215.6×1700） |
|
|
Použitelné pouzdro |
7" (23-29lb/ft) |
7" (23-29lb/ft) |
9 5/8" (40-47lb/ft) |
9 5/8" (40-47lb/ft) |
|
|
Skluzový formulář |
/ |
/ |
/ |
/ |
|
|
Elastomer |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
|
|
Materiál |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Bezpečné tahové zatížení |
943 kN |
943 kN |
1504 KN |
1504 KN |
|
|
Pracovní teplota |
150 stupňů, 203 stupňů |
150 stupňů, 203 stupňů |
150 stupňů, 203 stupňů |
150 stupňů, 203 stupňů |
|
|
Pracovní tlak |
5000 psi |
5000 psi |
5000 psi |
5000 psi |
|
|
Tlak na sezení |
3000 psi |
3000 psi |
3000 psi |
3000 psi |
|
|
Uvolněte tlak |
37 000 liber |
37 000 liber |
40 000 liber |
40 000 liber |
|
|
Výrobní standard |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
|
